| مكان المنشأ: | مصنوعة في الصين |
| اسم العلامة التجارية: | Infinity Machine |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | IC1362 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | ورقة شفافة + إسفنجة + كرتونة خشبية |
| وقت التسليم: | 20-30 يوما بعد تأكيد الطلب |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 200 قطعة شهرياً |
| اسم المنتج: | آلة اختبار سحب السلك المخروط 45 درجة | النموذج: | IC1362 |
|---|---|---|---|
| حجم الجهاز: | عرض 1030 × عمق 770 × ارتفاع 1620 ملم | وزن الجهاز: | 155 كجم |
| مصدر: | تيار متردد 220 فولت 3 أمبير | ||
| إبراز: | آلة اختبار سحب الأسلاك بمحرك سيرفو,45 آلة اختبار سحب الأسلاك المخروطية,آلة اختبار سحب الأسلاك الصغيرة,45 Cone wire pull test machine,Small wire pull test machine |
||

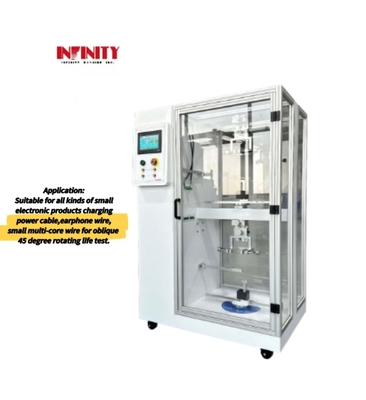

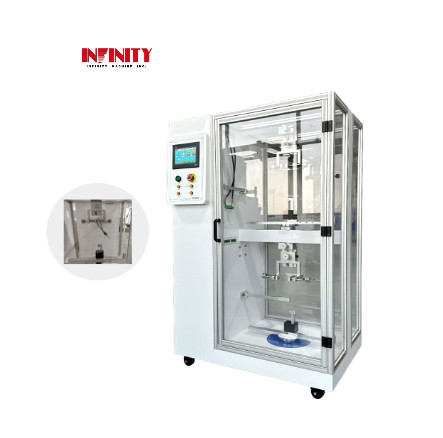

آلة اختبار سحب الأسلاك 45° مخروط
النموذج: IC1362
التطبيق:
مناسبة لجميع أنواع المنتجات الإلكترونية الصغيرة شحن كابل الطاقة، سلك سماعة الأذن، سلك متعددة النواة الصغيرة لاختبار الحياة الدوران 45 درجة منحدر.
الخصائص:
1. تصميم محطة مزدوجة، التحكم المستقل، وتوفير مساحة الاختبار إلى حد كبير، تصميم غطاء وقائي شفافة، ليس فقط مريحة لمراقبة حالة الاختبار وتحسين سلامة المعدات.
2. تستخدم شاشة لمس تايوان WEINVIEW + اليابان ميتسوبيشي PLC للتحكم بالبرنامج. يمكن إدخال ظروف الاختبار في شاشة اللمس ،ويمكن عرض ظروف الاختبار وأوقات الاختبار في الوقت الحقيقي.
3يتم تشغيلها بواسطة محرك إدارة التيار المتردد من شركة "باناسونيك" اليابانية، وتباطؤ خفض الكواكب الدقيق من "شيمبو" اليابانية، ونقل الحزام المزامنة من "ميتسوبيشي" اليابانية، زاوية الاختبار دقيقة ويمكن التحكم فيها،قابلية تكرار جيدة واستخدام طويل الأمد.
4.مع وظيفة الكشف عن توصيل الأسلاك ، يتم فصل السلك أثناء الاختبار ، وإيقاف الإنذار على الفور.
5لديه وظيفة الكشف عن تغيير المقاومة من السلك، ويمكن تعيين الحدود العليا والسفلية. إذا تجاوز المقاومة الحد خلال الاختبار، ووقف الإنذار على الفور.
المواصفاتs:
|
(ب)مشروع |
Sالمواصفات |
|
محطة الاختبار |
2المواقع |
|
اختبر نصف قطر الدوران |
280ملم |
|
سرعة الاختبار |
60-360°/s قابل للتعديل (المعيار 252°/s) |
|
زاوية الاختبار |
0~±720 درجة |
|
حمولة الاختبار |
125غ و 250غ |
|
نطاق الكشف عن مقاومة مواد الخط |
0.01~2Ω |
|
أوقات الاختبار |
1 ~ 9،99999 مرة |
طريقة الاختبار:
1قم بربط طرف واحد من كابل الكهرباء أو كابل سماعة الرأس على الجهاز ، كما هو موضح في الشكل التالي ، ثم طي مرة أخرى في 80 ~ 100 مم من نهاية المشبك ،وربطها بخط الإشارة (خط الإشارة يمر عبر اثنين من المراوح المتحركة كما هو موضح في الشكل أدناه، والنهاية الأخرى مرتبطة بالوزن).
2. ضع السرعة إلى 252 درجة / ثانية، زاوية الدوران هي 720 درجة، تدوير 360 درجة ومن ثم تدوير مرة أخرى إلى 360 درجة مرة أخرى إلى الأصل حتى اكتمال الأوقات،تحقق من أن السلك جيد.
3إذا كان من الضروري مراقبة ما إذا كان اختبار الأسلاك معيبًا أو تغير مقاومة الأسلاك ،سيتم توصيل كلا طرفي السلك بمنفذ توصيل الآلة أو منفذ الكشف عن المقاومة على التوالي. بمجرد أن يكون كسر السلك معيباً أو أن يتجاوز تغير المقاومة الحد الأقصى، ستوقف الآلة تلقائياً الاختبار والإنذار.
Sواجهة البرمجيات
حجم الجهاز:
