| مكان المنشأ: | مصنوعة في الصين |
| اسم العلامة التجارية: | Infinity Machine |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | IE51 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | ورقة شفافة + إسفنجة + كرتونة خشبية |
| وقت التسليم: | 20-30 يوما بعد تأكيد الطلب |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 200 قطعة شهرياً |
| اسم المنتج: | غرفة اختبار المطر المتكاملة | النموذج: | IE51 |
|---|---|---|---|
| السمة: | قابلة للتطبيق على اختبار درجة مقاومة المياه IPX1، IPX2، IPX3، IPX4، IPX5، IPX6 للمنتجات | الكتلة الإجمالية للمعدات: | حوالي 300 كجم |
| إمدادات الطاقة لعينة الاختبار: | 220 فولت | مصدر طاقة الجهاز/الطاقة: | 380 فولت 50 هرتز 3.0 كيلو وات (أو حدد) |
| إبراز: | غرفة اختبار المطر المقاومة للماء,غرفة اختبار المطر الشاملة,IPX6 غرفة اختبار الأمطار المقاومة للماء,Comprehensive Rain Test Chamber,IPX6 Waterproof Rain Test Chamber |
||

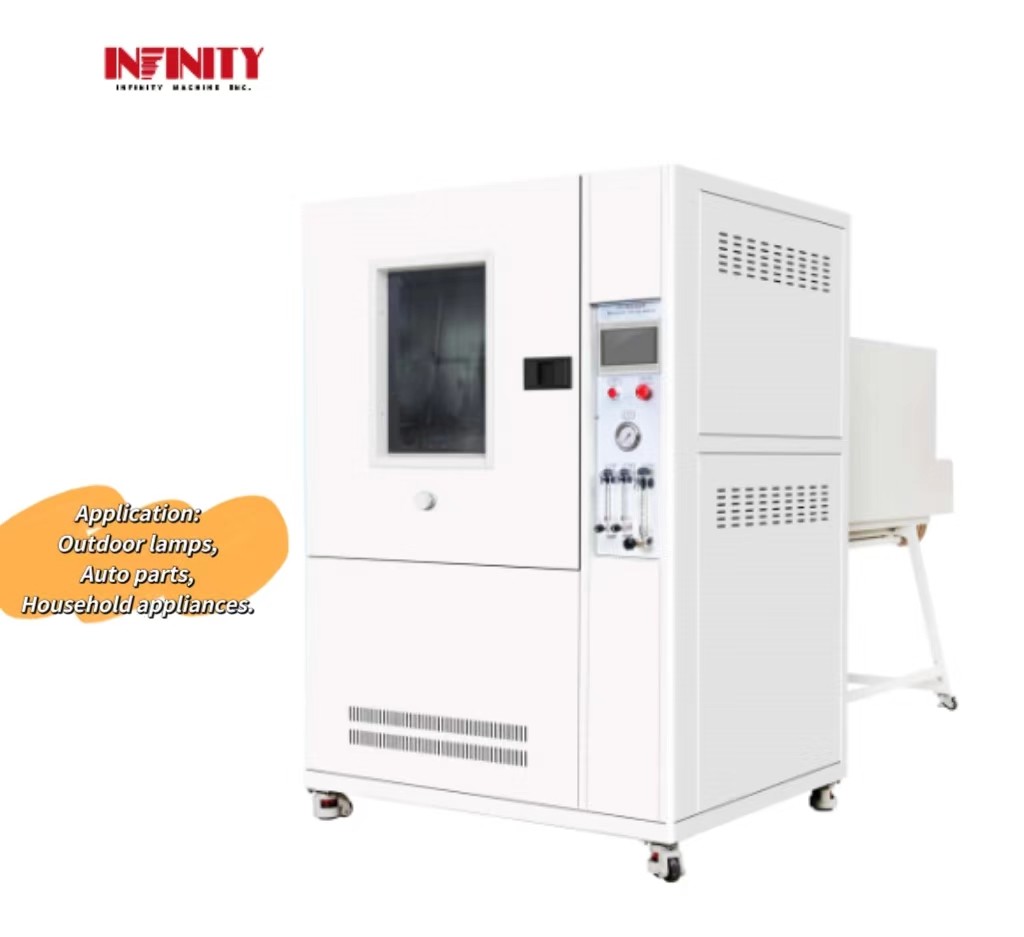

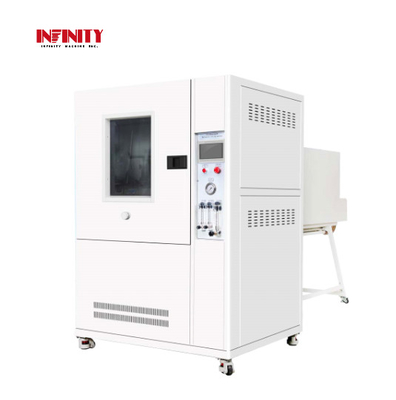

غرفة اختبار المطر المتكاملة
النموذج:IE51
لمحة عامة عن المعدات:
التطبيقات:المصابيح الخارجية، الأجهزة المنزلية، قطع غيار السيارات والمنتجات الإلكترونية والكهربائية الأخرى.
وظيفة المعدات:يتم استخدام الدور الرئيسي للمعدات في المنتجات الإلكترونية والكهربائية ، والمصابيح ، والخزانات الكهربائية ، والمكونات الكهربائية ، والسيارات ،الدراجات النارية وأجزائها والمنتجات الأخرى في محاكاة المطر، والترشح، ورش الظروف الجوية، والأداء الفيزيائي وغيرها من الأداء المرتبط اختبار المنتج. بعد الاختبار،من خلال التحقق لتحديد ما إذا كانت أداء المنتج يلبي المتطلباتلتسهيل تصميم المنتج وتحسينه والتحقق منه وتفتيش المصنع.
Sطنابds:
تتوافق مع IEC60529:1989 +A1:1999 +A2: 2013 درجات الحماية التي توفرها الحجرات ((رمز IP) ، GB4208-2017 درجات الحماية التي توفرها الحجرات (رمز IP) 14.2.1، 14.2.2، 14.2.3، 14.2.4 الشروط والمتطلبات الواردة في الشكلين 3 و 4.
الخصائص:
1.قابلة للتطبيق على اختبار درجة مقاومة المياه IPX1، IPX2، IPX3، IPX4، IPX5، IPX6 للمنتجات.
2.القشرة مصنوعة من صفيحة فولاذية محلية عالية الجودة، السطح رش مع طلاء الخبز، جميلة ودائمة.
3.الصندوق الداخلي ، لوحة التشغيل ، أنبوب البندول ، وما إلى ذلك ، مصنوع من SUS304 # صفيحة الفولاذ المقاوم للصدأ لضمان عدم وجود صدأ لفترة طويلة.
4.هيكل من نوع الصندوق مع خزان المياه، وتداول المياه التحكم الآلي في المياه، واكتشاف إنذار انخفاض مستوى المياه.
5.يحتوي الباب على نافذة مراقبة شفافة (مواد زجاجية مكثفة) ، ويتم تركيب ضوء LED في الصندوق لتسهيل مراقبة حالة الاختبار الداخلية.
6.IPX1,2:يتبنى خزان المياه المتساقطة تصميم فراغ ، مادة الفولاذ المقاوم للصدأ ؛ يتبنى موقف اتصال الفوهة تصميم مخروط نحاس لسهولة تثبيت فوهة المياه.
7.IPX1,2:مع وظيفة تجفيف الهواء المضغوط ، بعد الانتهاء من الاختبار ، يمكن إزالة المياه الزائدة من صندوق التقطير لتجنب تلوث المياه وتغطية ثقب الدبابيس. (ملاحظة:إمدادات الهواء المطلوبة من قبل المستخدم)
8.IPX3,4:يتبنى محرك أنبوب البندول محرك خطوة محلي عالي الجودة ، سرعة أنبوب البندول والزاوية دقيقة وقابلة للتعديل ، ولا توجد مشكلة خارج الخطوة (خارج الخطوة:سيجعل أنبوب البندول يتصرف بشكل غير طبيعي ويصطدم بعمدة اللوحة الوسطى، مما يسبب تلف المعدات)
9.IPX5,6:تصنيع وفقا لمواصفات IEC60529 (كما هو موضح أدناه):
10.تدابير التصفية: يمكن لمرشح الدقة العالية القياسي تصفية الشوائب في مياه الصنبور بفعالية. يمكن استبدال عنصر المرشح بانتظام.
11.محرك الدوار: استخدام محرك خطوة محلي عالي الجودة ، ويمكن تعيين السرعة والزاوية على الشاشة اللمسية (قابلة للتعديل) ، ويمكن تعديلها بدقة بدون خطوة ضمن النطاق القياسي ،ويمكن التحكم تلقائيًا في الدوران الإيجابي والسلبي (الدوران الإيجابي والسلبي): مناسبة لاختبار قوة العينة ، لمنع التلف).
12.يتم تجهيز صندوق الاختبار بمقبس طاقة العينة (AC220,10A) ، ويمكن التحكم في طاقة العينة في وقت التشغيل والإيقاف بواسطة البرنامج:إيقاف تشغيل (0-999min) - تشغيل (0-999min) - إيقاف تشغيل (0-999min)، والتي تناسب أن تكون العينة مفتوحة ومغلقة أثناء الاختبار.
13.يمكن تعيين وقت الاختبار على الشاشة اللمسية ، ومدى الإعداد هو 0-999min ((قابلة للتعديل).
14.نظام التحكم الأساسي يتبنى شاشة لمسة 7 بوصات + باناسونيك PLC، المكونات الكهربائية مثل LS، Omron وغيرها من العلامات التجارية المستوردة، عملية الأسلاك بما يتماشى مع المعايير الوطنية،تخطيط معقول لللوحة، الأسلاك الصلبة، مرسومة بوضوح.
Sمعايير التخصيص:
أناالمواعيد | Sالخصم |
حجم الصندوق الداخلي: (W*D*H) | 900*900*1050ملم |
الأبعاد الخارجية: (W*D*H) | 1350*3700*1920ملم |
قطر الجهاز | ¢600ملم |
الحد الأقصى للقدرة على تحمل لوحة التشغيل | 50 كجم |
ارتفاع رفع الجهاز | 460-740mm ((ارتفاع الطاولة من الأسفل) |
يمكن إمالة اللوحة | 0° أو 15° ((الاتجاه الأفقي) |
سرعة الجهاز | 1 -5r/min ((دقيق ويمكن ضبطه) |
وضع تدوير الجهاز | التناوب المستقيم للأمام / التناوب العكسي / الدوران المتقطع |
وضع تنظيم التدفق | ضبط يدوي مع مقياس تدفق لوحة قابل للتعديل |
Tهذا الوقت | 0-999 دقيقة |
IPX1، الجزء 2 - المعلمات التقنية |
مساحة الصفيحة | 600*600ملم |
مقاس الفوهة IPX12 | قطرها 0.4 ملم |
المسافة بين ثقوب التقطير | 20*20 ملم |
(ب)التكرار | IPX1 = 1mm/min؛ IPX2 = 3mm/min |
وضع رفع لوحة الإسقاط | غير قابل للتعديل (ثابت) |
IPX3، الجزء 4 - المعلمات التقنية |
حجم نصف قطر أنبوب البندول | R400mm |
R400 معدل تدفق أنبوب البندول | 1.1L/min±5% ((IPX3) ؛1.8L/min±5% ((IPX4) |
حجم فتحة الرش | 0.4ملم |
مسافة فتحة الرش | 50ملم |
هز القطر الداخلي للأنبوب | 15ملم |
زاوية البندول | 120o ((IPX3) ، 350o ((IPX4) أو إعدادات مخصصة |
سرعة التأرجح في أنبوب البندول | 240 درجة ذهاب وعودة 4S، 720 درجة ذهاب وعودة 12S (تحكم دقيق) أو إعدادات مخصصة |
IPX5، 6 أجزاء - المعلمات التقنية |
فتحة رذاذ IPX5 | 6.3ملم |
فتحة الرش IPX6 | 12.5ملم |
IPX5 معدل تدفق رش الماء | 12.5±0.625 لتر/دقيقة |
IPX6 معدل تدفق رش المياه | 100±5 لتر/دقيقة |
هـالضغط الهيدروليكي ((Mpa) | تنظيم تدفق المياه وفقًا للوائح |
مسافة الرش | 2.5 م (المسافة بين الفوهة ووسط اللوحة) |
محرك أسلحة الهزاز | محرك خطوة |
المياه والكهرباء والغاز |
إمدادات الطاقة لعينات الاختبار | 220 فولت |
مصدر الطاقة للجهاز | 380 فولت 50 هرتز 3.0 كيلوواط ((أو تحديد) |
Sوظيفة الحماية | حماية التسرب، حماية نقص المياه، حماية الدائرة القصيرة |
Fتشكيل الممثلين | 1نسخة واحدة من تعليمات التشغيل؛ 2. شهادة مصنع واحدة؛ 3. نسخة واحدة من بطاقة ضمان المعدات؛ 4. عنصر مرشح واحد؛ 5. 100 إبرة اختبار؛ 6، أنابيب المياه 6 أمتار (1) |
احتياجات المياه | 1، يطلب من المستخدم تكوين مصدر المياه للمعدات في موقع التثبيت، ضغط المياه لا يقل عن 0.2Mpa، وتركيب 4 صنابير المياه.لا ينبغي أن تكون الصنبور على بعد أكثر من 2 متر من المعدات. |
