| مكان المنشأ: | مصنوعة في الصين |
| اسم العلامة التجارية: | Infinity Machine |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | IE52 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | ورقة شفافة + إسفنجة + كرتونة خشبية |
| وقت التسليم: | 20-30 يوما بعد تأكيد الطلب |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 200 قطعة شهرياً |
| اسم المنتج: | غرفة اختبار رذاذ الماء القوية | النموذج: | IE52 |
|---|---|---|---|
| نظام التحكم: | (نوع اللمس) الشاشة اللمسية 7 بوصة + PLC | إمدادات الطاقة لعينات الاختبار: | 220 فولت |
| إبراز: | اختبار مقاومة المياه IPX5,اختبار مقاومة المياه IPX6,الاختبار الإلكتروني للصمود ضد الماء,IPX6 Waterproof Rating Testing,Electronic Waterproof Rating Testing |
||

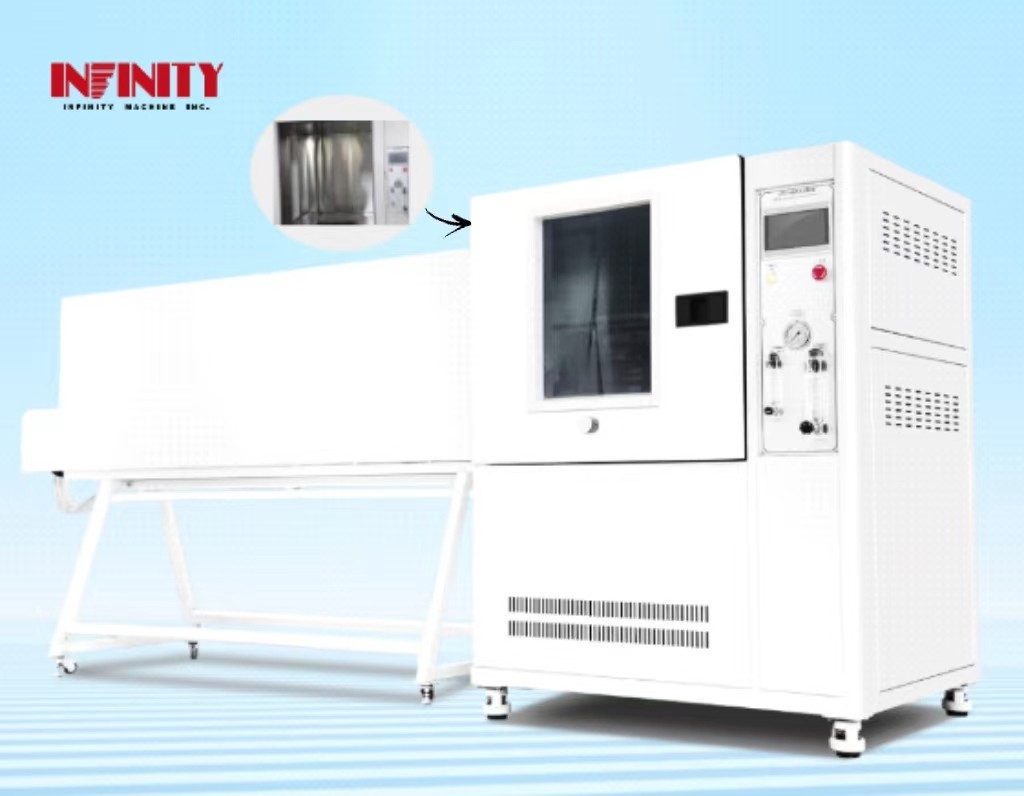

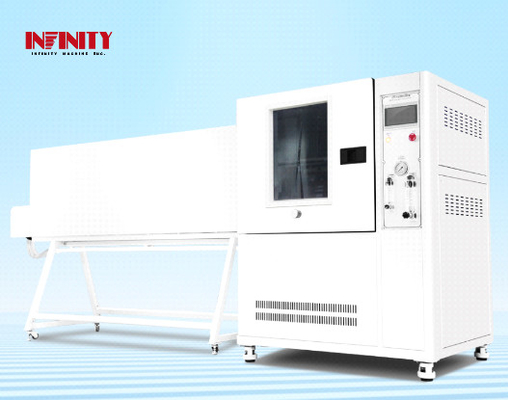

غرفة اختبار رش الماء القوي
رقم الطراز:IE52
المعدات لمحة عامة:
مجالات التطبيق: الإضاءة الخارجية، الأجهزة المنزلية، قطع غيار السيارات والمنتجات الإلكترونية والكهربائية الأخرى.
وظائف الجهاز:تتمثل الوظيفة الرئيسية لهذه المعدات في اختبار الخصائص الفيزيائية وغيرها من الخصائص ذات الصلة للمنتجات الإلكترونية والكهربائية، والمصابيح، والخزانات الكهربائية، والمكونات الكهربائية، والسيارات،الدراجات النارية وأجزائها في ظل ظروف المناخية المزيفةبعد الاختبار، يتم استخدام التحقق لتحديد ما إذا كان أداء المنتج يلبي المتطلبات، وذلك لتسهيل تصميم المنتج، والتحسين، والتحقق والفحص المصنع.
معايير التنفيذ:
تتوافق مع معيار IEC60529:1989 +A1:1999 +A2: 2013 "درجات الحماية التي توفرها الحجرات (رمز IP) " ، GB4208-2017 "مستوى حماية الحجرات (رمز IP) " 14.2.5، 14.2.6 والشكل 6 و GB7000.1 "المصابيح الجزء 1: المتطلبات العامة والفحوصات" الفقرات 9.2.6 و 92.7 ومتطلبات الشكل 95.
الخصائص:
1مناسبة لاختبار درجة مقاومة المياه IPX5 و IPX6 للمنتجات.
2الهيكل المتكامل (الأول في هذه الصناعة) يلغي الحاجة من قبل المشغلين إلى الاحتفاظ بمسدس الرذاذ للاختبار. يمكن البدء في الاختبار بعد تثبيت العينة.
3الصدفة مصنوعة من ألواح فولاذية محلية عالية الجودة، والسطح مُصبوغ بالرش، مما يجعلها جميلة ودائمة.
4الصندوق الداخلي والمنضدة مصنوع من SUS304# الفولاذ المقاوم للصدأ لضمان أنها لن تتصدأ لفترة طويلة.
5محرك قابل للتحويل: باستخدام محركات خطوة محلية عالية الجودة ، يمكن ضبط السرعة والزاوية (يمكن ضبطها) على الشاشة اللمسية ، يمكن ضبطها بدقة ودون خطوة ضمن النطاق القياسي ،ويمكن التحكم تلقائيًا في الدوران إلى الأمام والخلف (الدوران إلى الأمام والخلف): مناسبة للحزام يتم تشغيل العينة للاختبار لمنع التلف).
6يتم ضبط معدل تدفق رش المياه من خلال عداد التدفق (التعديل اليدوي)
7الفوهة: مصنعة وفقا لمواصفات IEC60529 (كما هو موضح أدناه)
8هناك مصدر طاقة عينة (AC220V ، 10A) مثبت في صندوق المعدات. يمكن التحكم في وقت تشغيل وإطفاء طاقة عينة الطاقة بواسطة البرنامج:انقطاع التيار الكهربائي (0-999min) - تشغيل التيار الكهربائي (0 -999min) - انقطاع التيار الكهربائي (0-999min)، والتي هي مناسبة للعينات في الطاقة تحتاج إلى أن يتم تشغيلها وإيقاف تشغيلها أثناء الاختبار.
9يستخدم نظام التحكم الأساسي شاشة لمسة 7 بوصات + Panasonic PLC. تستخدم المكونات الكهربائية العلامات التجارية المستوردة مثل LS و Omron. تتوافق تقنية الأسلاك مع المعايير الوطنية.تخطيط اللوحة الكهربائية معقول، الأسلاك ثابتة، والعلامات واضحة.
10يتم تركيب إضاءة مضادة للماء LED في غرفة الاختبار لتسهيل مراقبة عينات الاختبار.
11المعدات تأتي مع خزان المياه الخاص بها وتدور المياه، لذلك ليس هناك حاجة لبناء غرفة اختبار محترفة مقاومة للماء.هناك أجهزة إنذار عالية ومنخفضة مستوى المياه في خزان الماء، والتي يمكن أن تمنع بشكل فعال مضخة المياه من الجفاف بسبب نقص المياه وتسبب ضرر.
12يمكن أن يرتد بندقية الرش لأعلى وأسفل، وبالإضافة إلى دوران اللوحة المدورة، فإنه يمكن أن تحقق أساسا الرش الكامل على سطح العينة.
Sمعايير التخصيص:
|
(ب)مشروع |
المواصفات |
|
الأبعاد الخارجية للمعدات: ((W*D*H)) |
1220*4040*1820mm ((يحتوي على أنبوب مياه) |
|
حجم الصندوق الداخلي: ((W*D*H) |
1000* 1000* 1000ملم |
|
حجم خزان الماء |
حوالي 58 لتر |
|
عينة حجم اللوحة المدورة |
قطر 600 ملم |
|
IPX5 فتحة الرش |
قطرها 6.3 ملم |
|
IPX6 فتحة الرش |
قطرها 12.5 ملم |
|
معايير الوظيفة |
|
IPX5 تدفق طائرة الماء |
12.5±0.625 ((L/min) |
|
IPX6 تدفق طائرة الماء |
100±5 (((L/min |
|
طريقة تحكم تدفق |
ضبط يدوي (مقياس الدوران) |
|
مسافة الرش |
حوالي 2.7 متر (المسافة بين الفوهة ووسط اللوحة) |
| طريقة تثبيت بندقية الرذاذ |
التثبيت الميكانيكي (برمجة وتعديل زاوية بندقية الرش) |
|
الحمل الأقصى قدرة لوحة التشغيل |
50 كجم |
|
نطاق رفع الجهاز |
غير قابلة لرفع (ثابتة) |
|
طريقة رش الماء |
رش الماء الدائري |
|
المياه والكهرباء والغاز |
|
نظام التحكم |
(نوع اللمس) شاشة لمسة 7 بوصة + PLC |
|
إمدادات الطاقة لعينات الاختبار |
220 فولت |
|
قوة المعدات |
380 فولت 50 هرتز 3.0 كيلوواط ((أو تحديد) |
|
وظيفة حماية الأمن |
حماية التسرب، حماية نقص المياه، حماية الدائرة القصيرة |
|
متطلبات مصدر المياه |
يطلب من المستخدمين تكوين مصدر للمياه للمعدات في موقع التثبيت ، مع ضغط المياه لا يقل عن 0.2Mpa ، وتثبيت صنبور 4 نقاط.لا ينبغي أن تكون الصنبور على بعد أكثر من 2 متر من المعدات. |
مخطط الصندوق الداخلي:
