5Nm آلة اختبار التدور الذاتي للعمود الدوار لاختبار التواء والعمر

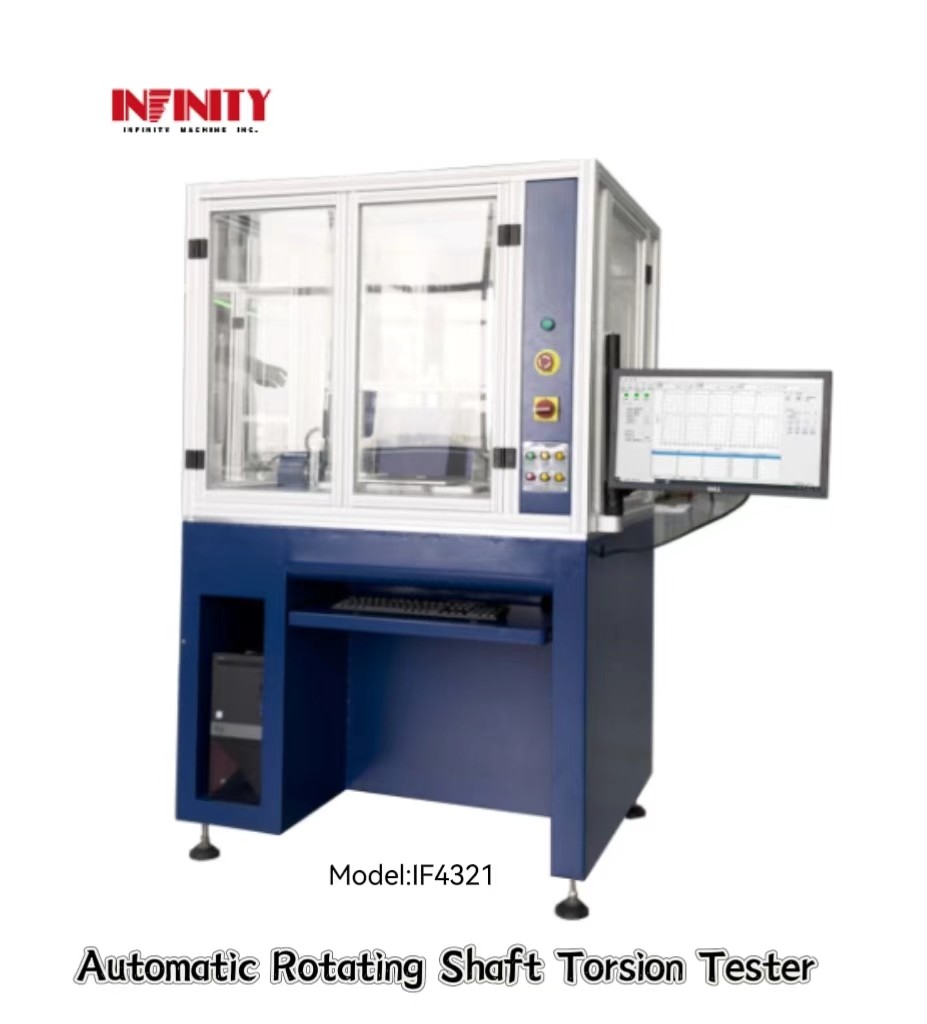

جهاز اختبار التواء التلقائي للعمود الدوار

النموذج:IF4321

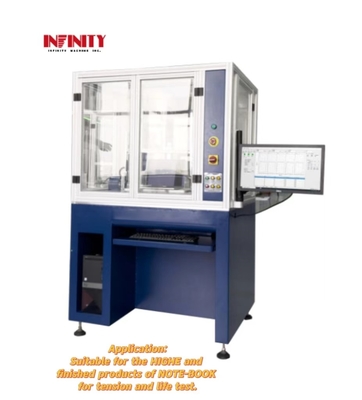

التطبيق:

هذا الجهاز قابل للتطبيق على HINGE والمنتجات النهائية من NOTE-BOOK لاختبار الالتواء (تخفيف الالتواء) والعمر. يمكنه قياس قيمة الالتواء في كل فتح وإغلاق،وإرسال إشارة الالتواء التي تم جمعها إلى جهاز الكمبيوتر عبر USB3.0 وحدة اتصالات العزل الضوئي الكهربائي، والتي ستسجل تلقائيًا تغير المنحنى وترسيم منحنى حياة تخفيف التواء.لتحقيق الغرض من قياس عزم الدوران على المنتج النهائي (لا حاجة لتفكيك المسامير)، استخدام البرمجيات لتحديد ظروف الاختبار، سهلة التشغيل، ويمكن تخزين جميع البيانات (ظروف الاختبار، منحنى زاوية الالتواء، منحنى تفكك الحياة، تقرير بيانات الاختبار... الخ).

الخصائص:

1عرض في الوقت الحقيقي للدورة الحالية وتغيرات الزاوية، يمكنك عرض: زاوية عزم الدوران (N/m-Deg) ، أو منحنى عزم الدوران (N/m-time).

2سرعة أخذ عينات البيانات تصل إلى 2000 مرة في الثانية.

3محور Z يتم تشغيله بواسطة محرك "باناسونيك" الياباني، ضوضاء منخفضة، الاستخدام الدائم.يتم التقاط عزم الدوران عند السرعة العالية بينما يتم التحكم بدقة في دوران محور Z لتشكيل حلقة مغلقة لإكمال عزم الدوران التحكمي.

4يمكن تغيير اللغة في ثلاث واجهات تشغيل بسيطة / تقليدية / إنجليزية ، ويمكن تغيير وحدات عزم الدوران N ، kN ، lbf ، kgf ، gf و mm ، cm ، m ، inchمناسبة للعملاء العالميين.

5يتم تعيين ظروف الاختبار بواسطة برنامج كمبيوتر (بما في ذلك نطاق قياس الزاوية، وموقع بداية السكتة الدماغية، سرعة القياس، أوقات القياس، وقت التوقف، N ثانية بعد N مرة من الاختبار... ... الخ).

6.يمكن طباعة وتخزين الرسوم البيانية (منحنى زاوية الالتواء + بيانات ، منحنى إضعاف عزم الدوران + بيانات ، تقارير الاختبار).

7يمكن تعديل عنوان تقرير الاختبار، ومواصفات المنتج، وتاريخ الاختبار، والمشغل، ورقم الملف، وما إلى ذلك في أي وقت (باللغتين الصينية والإنجليزية).

8.حفظ البيانات الأصلية تلقائيًا، يمكن تحميل بيانات الاختبار القديمة في أي وقت، تخزين الأرشيف، تعديل الملفات والطباعة.

9يمكن أن يحدد التقرير تلقائيًا ما إذا تم تمريره أم لا وفقًا للحدود العلوية والسفلية المحددة ، ويقوم تلقائيًا بتوليد قيمة عزم الدوران القصوى ،الحد الأدنى لقيمة عزم الدوران والقيمة المتوسطة لوقت الاختبار الحالييمكن توليد قيمة عزم الدوران القصوى وقيمة عزم الدوران الأدنى والقيمة المتوسطة لكل منحنى.

10تسجل تلقائيًا كل منحنى زاوية الالتواء، منحنى إضعاف الدوران + البيانات.

11تقرير منحنى إضعاف الالتواء: يظهر العلاقة بين تغير قيمة الالتواء (الإضعاف) وعدد المرات خلال الاختبار بأكمله.

12محرك الجهاز الياباني Panasonic، مع 2500r رمز نبضات عالية، تحديد المواقع بدقة عالية، ضوضاء منخفضة، عزم دوران كبير، ويمكن استخدامها لفترة طويلة.

13يستخدم جهاز استشعار الدوران الدقيق من كوريا SETECH لقياس الدوران بدقة تصل إلى ±0.5٪ FS.

14يضمن تطبيق القوة من الجانبين أن الذراعين المزامنة اليسرى واليمنى لن ترتجف وأن قوة الاستحواذ دقيقة للغاية أثناء الاختبار.وهي مجهزة بجهاز تطابق محور من جانبي لضمان الاتساق ودقة الاختبار من محور HINGE المختبر.

Sمعايير التخصيص:

المنحنى: تورسيوان- الوقت (kgf.cm-time)
