| مكان المنشأ: | مصنوعة في الصين |
| اسم العلامة التجارية: | Infinity Machine |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | IF795A1 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | ورقة شفافة + إسفنجة + كرتونة خشبية |
| وقت التسليم: | 20-30 يوما بعد تأكيد الطلب |
| شروط الدفع: | L/C، T/T، D/A، D/P، Western Union، MoneyGram |
| القدرة على العرض: | 200sets في الشهر |
| اسم المنتج: | آلة الاختبار العالمية الهيدروليكية التي يتم التحكم فيها بواسطة الحواسيب الصغيرة | النموذج: | IF795A1 |
|---|---|---|---|
| التطبيق: | تستخدم بشكل رئيسي في اختبارات الشد والضغط والانحناء والقص للمعادن وغير المعادن | نطاق قياس قوة الاختبار: | 12KN-600kN |
| دقة مؤشر قوة الاختبار: | ± 1% | قرار قياس النزوح: | 0.01ملم |
| القوة: | إلكتروني | الضمان: | سنة واحدة |
| إبراز: | جهاز اختبار هيدروليكي عالمي يسيطر عليه الحاسوب الصغير,اختبار السحب الهيدروليكي الجامع,عملية سهلة الهيدروليكية الجامعة المختبر,Tensile Test Hydraulic Universal Tester,Easy Operation Hydraulic Universal Tester |
||

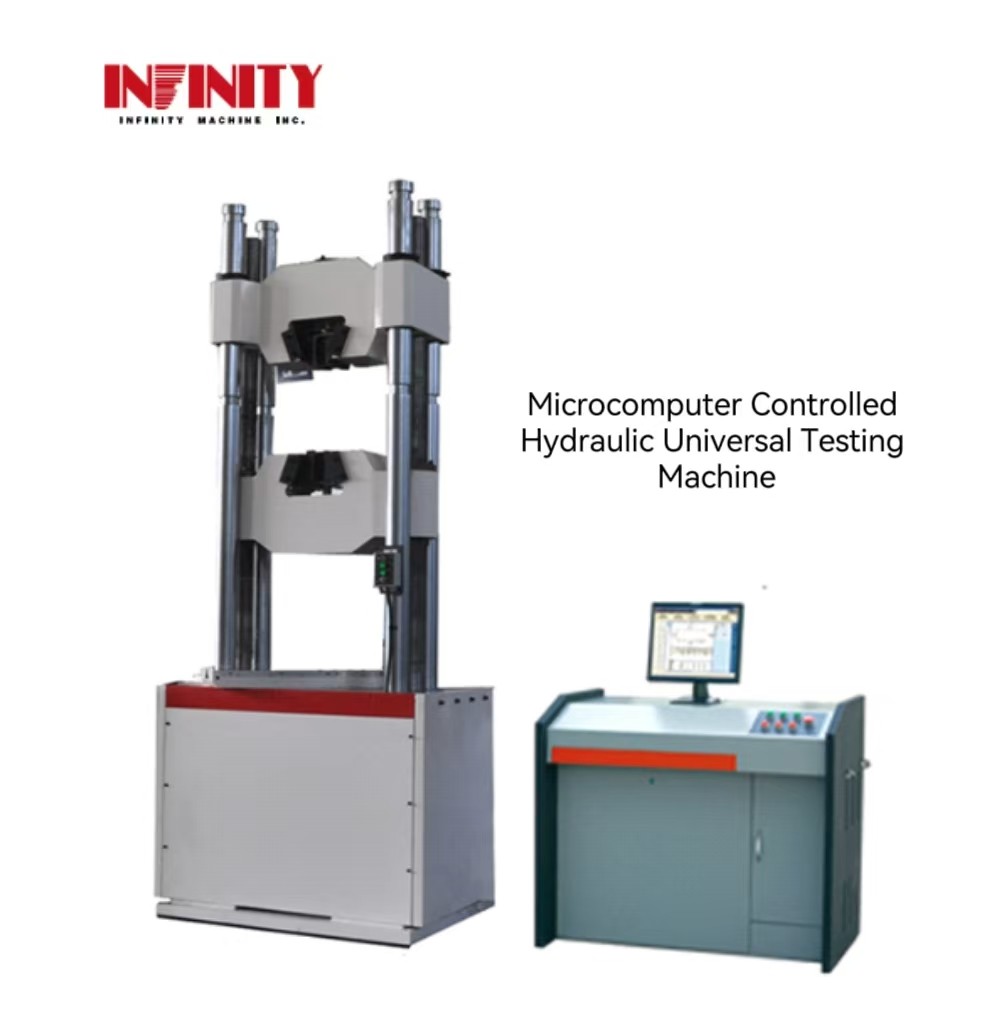

عملية سهلة التحكم في الكمبيوتر الميكروهيدروليكي المختبر العالمي المستخدم لاختبار التوتر
النموذج:IF795A1
أنامقدمة:
يتبنى الجسم الرئيسي لجهاز الاختبار الهيدروليكي العالمي الذي يتم التحكم به بواسطة الحاسوب الصغير جسم رئيسي مثبت على أسطوانة ، يستخدم بشكل رئيسي للانسداد والضغط والانحناء ،و اختبارات القطع للمعادن وغير المعادنمناسبة لمجالات مثل المعادن والبناء والصناعة الخفيفة والطيران والفضاء والمواد والجامعات والمؤسسات البحثية، الخالتشغيل التجريبي ومعالجة البيانات تتوافق مع متطلبات GB228 "منهج اختبار الشد المعدني للمواد في درجة حرارة الغرفة".
مؤشرات الأداء الرئيسية والمؤشرات التقنية:

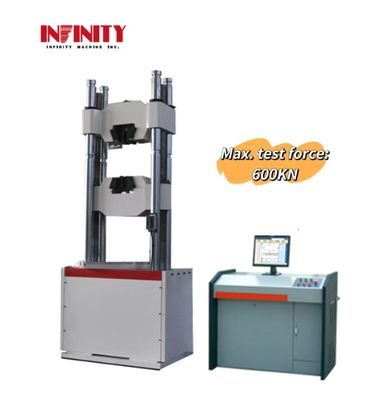

| قوة الاختبار القصوى | 600KN |
| نطاق قياس قوة الاختبار | 12KN-600KN |
| دقة إشارة قوة الاختبار | ± 1% |
| دقة قياس التحرّك | 0.01ملم |
| دقة قياس التشوه | ± 0.5% |
| الحد الأقصى لسرعة المكبس | 100 ملم/دقيقة |
| مساحة اختبار السحب القصوى | 500 ملم ((بما في ذلك ضربة المكبس) |
| مساحة اختبار الضغط القصوى | 500 ملم ((بما في ذلك ضربة المكبس) |
| سمك العينة المسطحة | 0-15ملم ((يمكن التفاوض) |
| قطر مشبك العينة الدائري | φ6-φ26mm ((يمكن التفاوض) |
| حجم لوحة الضغط | Φ160 mm ((يمكن التفاوض) |
| مسافة عجلة اختبار الانحناء | 300 ملم ((يمكن التفاوض) |
| عرض اللوحة | 120ملم ((يمكن التفاوض) |
| قطر التركيز | 30ملم ((تتفاوض) |
| ضربة البستون | 200ملم |
| طريقة التثبيت | مشبك هيدروليكي آلي |
| مكبر | مكبر قابل للبرمجة يتم إدخاله في جهاز الكمبيوتر الشخصي، يتم تعديله وتعديله تلقائيًا |
| أبعاد الحدود |
المحرك الرئيسي: حوالي 760 × 620 × 2200 ملم مصدر النفط: حوالي 1100 × 750 × 1000 مم |
| الوزن الكامل للجهاز | حوالي 3000 كجم |
وصف المخطط:
1,المحرك الرئيسي
يستخدم المحرك الرئيسي نوع أسطوانة زيت مثبتة أسفل، مع مساحة التمدد الموجودة فوق المحرك الرئيسي،ومساحة اختبار الضغط والانحناء الواقعة بين الشعاع العرضي السفلي للمحرك الرئيسي وطاولة العمل.
2نظام هيدروليكي (مصدر زيت البيانو)
2.1 المبدأ الهيدروليكي
كما هو موضح في الشكل 2، هو نظام تحكم سرعة الدفعة لدخول الزيت المتكيف مع الحمل.
يتم دفع الزيت الهيدروليكي في الخزان بواسطة المحرك إلى مضخة الضغط العالي إلى دائرة الزيت ، من خلال صمام الاختراق ، فلتر زيت ضغط عالي 10μ ، مجموعة صمام الضغط التفاضلي ،الصمام النسبي، في أسطوانة الزيت. يرسل الكمبيوتر إشارة التحكم إلى الصمام النسبي للتحكم في فتح وتوجيه الصمام النسبي،بحيث للتحكم في تدفق في الاسطوانة وتحقق من التحكم في قوة اختبار السرعة الثابتة وتحريك السرعة الثابتة.
2.2 الخصائص:
1) اعتماد مضخة عالية الضغط ذات ضوضاء منخفضة وضغط مستقر.
2) التصميم المتكامل لنظام الطاقة وطاولة التشغيل يجعل من السهل التشغيل ويوفر مساحة التجربة.
نظام التحكم:
يحتوي نظام القياس والتحكم الرقمي بالكامل على العديد من الميزات المتقدمة والابتكارات التكنولوجية، والتي تنعكس أساسا في:
1,أدركت التحكم في قوة الاختبار ، تشوه العينة ، تحريك المكبس وعملية الاختبار.
2يتكون نظام جمع البيانات من 4 قنوات تحويل A/D عالية الدقة.
3"اختيار المكونات المتكاملة الأصلية ذات العلامة التجارية مثل BB ، AD ، Xilinx ، إلخ ، مع تصميم رقمي بالكامل ؛
4"إن نظام القياس الإلكتروني لا يحتوي على مكونات مشابهة مثل مقاييس الطاقة، مما يضمن قابلية الاستبدال ويسهل الصيانة والاستبدال.
برنامج التحكم:
تتوافق مع GB228 الأنظمة ذات الصلة من أكثر من 30 المعايير الوطنية.
1أنظمة التحكم بالحاسوب لها مزايا التكامل العالي والأداء المستقر وسهولة التعديل. يمكن تحقيق جمع البيانات التجريبية في الوقت الحقيقي.ويمكن تحقيق عرض ديناميكي في الوقت الحقيقي من منحنيات الخصائص التجريبيةيمكن حفظ ملفات البيانات التجريبية في شكل قواعد بيانات Access المستخدمة عادة أو قواعد بيانات SQLserve الكبيرة ، مما يسهل مشاركة موارد العملاء وإدارة الشبكة ،وكذلك إعادة تحليل المستخدم. لعدة تقارير Word2000 المحددة من قبل المستخدم، يمكن لهذا البرنامج الوصول إليها بسهولة،حل مشكلة المستخدمين المختلفين أو نفس المستخدم الذي لديه احتياجات مختلفة لتقارير التجريب في أوقات مختلفةهذا البرنامج يمكنه معالجة البيانات الخام للقوة التجريبية والنزوح والوقت، فضلا عن المنحنيات المستمدة منها.
2وظيفة الحماية: تحتوي الآلة على نوعين من حماية الحدود: البرمجيات والميكانيكية. يمكن ضبط نسبة الإيقاف التلقائي فوق الحد الأقصى للحمل ديناميكياً.لديها وظائف حماية متعددة مثل التيار الزائد، الإفراط في الجهد، الإفراط في الحمل، الخ
3وبالنسبة لقنوات الحمل، يمكن تحقيق وضع علامات تلقائية، وهو أمر بديهي ومريح.
4"يمكن أن يحقق الاختبار الجماعي عرضًا هرميًا للأحواض وتتبع منحنى تلقائيًا.
5هذا البرنامج يمكن أن يحقق إعدادات السرعة المحددة من قبل المستخدم و ضبط الكمبيوتر للسرعة.ضبط معدات السرعة والترميز في أي وقت.
6مراقبة العملية التجريبية: يمكن تحقيق عرض في الوقت الحقيقي لمعايير مختلفة مثل قوة الاختبار والنزوح والمنحنى وما إلى ذلك خلال العملية التجريبية.
7وظيفة إدارة مستوى تصاريح البرمجيات: من أجل تحسين أمن البرمجيات والبيانات،هذا البرنامج يمكن تحقيق وظيفة إدارة مستوى الإذن عن طريق تعيين حماية كلمة المرور المختلفة.
8وظيفة إعادة إنتاج النتائج: بعد الانتهاء من العملية التجريبية وحفظها، يمكن فتحها وإعادة تحليلها في أي وقت وفقا لاحتياجات المستخدم.
9ووفقًا لاحتياجات المستخدم ، يمكن اختيار وقت التحميل ، وتحويل الحمل ، و منحنيات وقت التحويل للاختبار وعرض البيانات والتخزين والتحليل والطباعة.
10، وظيفة عبور المنحنى نقطة بنقطة: يمكنك النقر على قيم القوة والتشوه على المنحنى بالفأر للحصول على مختلف المعلمات لكل نقطة.
11وظيفة مقارنة النتائج: يمكن ملاحظة منحنيات تجريبية متعددة في وقت واحد.ويمكن تحقيق مقارنة خصائص العينة التي سيتم تحليلها من خلال الترتيب والتكبير المحلي من المنحنيات المتعددة.
العالميآلة الاختبارالدعم التقني للمنتج والخدمات تشمل:
- إرشادات التثبيت والإعداد
- خدمات المعايرة والصيانة
- المساعدة في حل المشاكل وإصلاحها
- تحديثات البرمجيات والترقيات
- التدريب والتعليم حول تشغيل الآلات وسلامتها
- التشاور بشأن معايير وإجراءات الاختبار
