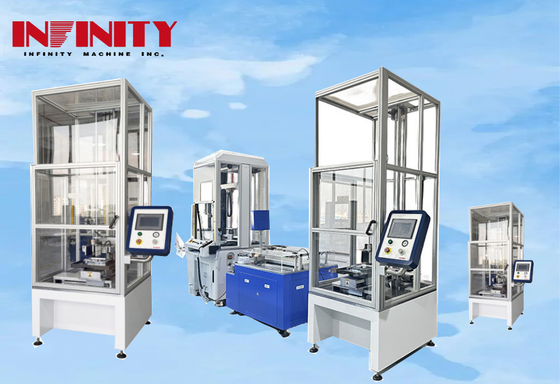

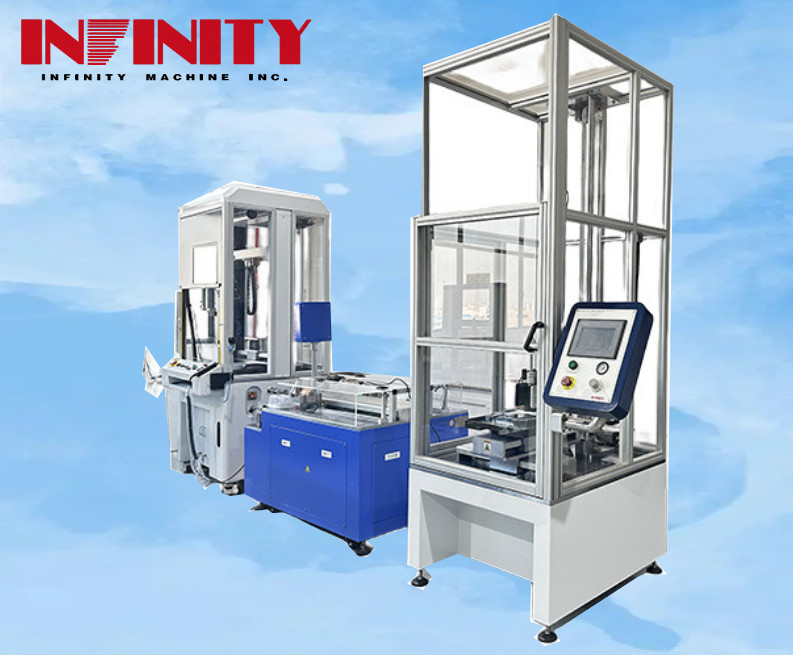

الهيكل القائم على الأرض ثلاث محاور آلة اختبار تأثير الكرة الساقطة التلقائية

الهيكل القائم على الأرضية آلة اختبار تأثير الكرة الساقطة الآلية ذات المحور الثلاثي

رقم نموذج المنتج: ID6150


التطبيق:

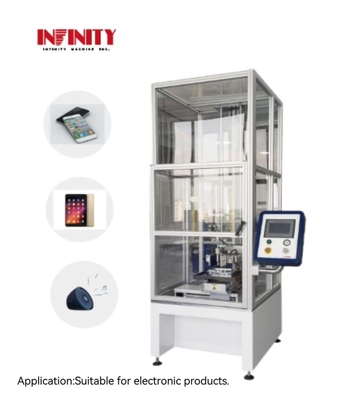

تستخدم الآلة وضع التحكم بـ PLC، فوهة الشفط تستخدم الضغط السلبي في الفراغ، وتحتوي على كرات فولاذية بأحجام مختلفة، اضغط على الزر، فوهة الشفطسيتم استخدام الكرة الصلبة كاختبار السقوط الحر، تصادم سطح العينة، واختبار مقاومة الصدمة للعينة، والتي هي مناسبة لاختبار الصدمة من الهواتف المحمولة والأجهزة اللوحية والصوتية وغيرها من المنتجات الإلكترونية.

الخصائص:

• يستخدم المعدات طريقة امتصاص الفراغ لاستيعاب كرات الصلب، والتي هي أكثر دقة من طريقة إسقاط المخالب الميكانيكية.يمكن برمجته لتحقيق اختبار دورة متعدد النقاط التلقائي وتحسين كفاءة الاختبار.
• محور X و Y و Z يتم تشغيله بواسطة المحرك الخدمي لشركة Panasonic اليابانية ، محرك المسمار الكروي الدقيق ، ضوضاء منخفضة واستخدام طويل الأمد.
• اللغة لديها واجهة بسيطة / الإنجليزية، مناسبة للعملاء العالمية.
• واجهة تشغيل البرنامج بسيطة وسهلة التشغيل. البرنامج لديه وظيفة مكافحة البقاء مصممة لضمان دقة وسلامة كل اختبار.
• إعادة ضبط تلقائية فريدة من نوعها ووظيفة التقاط تلقائي، يمكن أن تدرك اختبار دورة دون مراقبة وتلقائية. وفقا لمعلمات إعداد الاختبار التقليدية،تأثيرات الكرة الفولاذية على العينة أثناء البدء والعمل، ورباطات الكرة الفولاذية ومشددة بواسطة الجذع لمنع الاصطدام الثانوي على العينة. عندما يتم وضع منصة XY في موقف فتحة المخروط و محور الكرة،يتم إطلاق الأسطوانة ويسقط الكرة الصلبة، ويتم إعادة تعيين الكرة الفولاذية تلقائيًا إلى مركز فتحة المخروط. بعد أن يسقط محور Z الكرة ، يتم تنفيذ الدورة.
• تتبنى الآلة بأكملها تصميم هيكل الأرض ، ويمكن أن تدور لوحة التشغيل ، بحيث يكون المشغل أقرب إلى منطقة الاختبار ، أكثر ملاءمة تحميل العينة وتفريغها.
• المعدات توفر آلية الكشف عن الأخطاء الكاملة للحالة التشغيلية، وتوفر إشارة معلومات الخطأ المقابلة،ويقوم بالكشف في الوقت الحقيقي ومعالجة فشل الخدمة، خطأ جهاز الاستشعار، X، Y و Z محور الحد من الخطأ، حتى تعظيم حماية السلامة الشخصية والمعدات.
• يحتوي الجهاز على وظيفة ليزر الأشعة تحت الحمراء، والتي يمكن أن تحدد موقع نقطة الهبوط بدقة وتسهل على المختبر تحديد موقع الاختبار بدقة.
• يتم تخزين صيغة الاختبار في ROM للنظام ، والتي هي بسيطة ومريحة لقراءة وتغيير وضع الاختبار.

معايير المواصفات:

تحكم الجهاز واجهة:

مخطط تدفق العمل:

                                                         1ضغط على العينة ووضع الكرة في فتحة المخروط


                                                           2المحور Z ينحدر ويمتص الكرة الفولاذية

                                                           3إلتقط الكرة الفولاذية وارتفع إلى ارتفاع الاصطدام المحدد

                                                           4.وضع منصات X و Y إلى نقطة الاصطدام

                                                                     5الكرة تسقط وتضرب نقطة الإصطدام

                  6في اللحظة التي ترتد فيها الكرة، يمتد الأسطوانة لضغط الكرة الفولاذية لمنع الاصطدام الثانوي.

7بعد أن يتم وضع منصة XY إلى موقع الثقب الشوكي وتكون متجانسة مع الكرة ، يتم إطلاق الأسطوانة وتخفيض كرة الصلب.الكرة الفولاذية تعيد ضبط تلقائيًا إلى مركز الثقب الشوكيبعد أن ينخفض محور Z لالتقاط الكرة، يتم تنفيذ الدورة.

الدعم والخدمات:

المساعدة في التنفيذ،التثبيت،التدريب،المعايرة،الصيانة الوقائية،الدعم الفني،التحديث،الإصلاح والقطع الغيار.

تغليف المنتج:

آلة اختبار الأثرسيتم تعبئتها بأمان في صندوق خشبي لمنع أي تلف أثناء النقل. سيتم إغلاق الصندوق وتسميته بمعلومات المنتج لسهولة التعرف عليه.
