| مكان المنشأ: | مصنوعة في الصين |
| اسم العلامة التجارية: | Infinity Machine |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | ID6150 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | ورقة شفافة + إسفنجة + كرتونة خشبية |
| وقت التسليم: | 20-30 يوما بعد تأكيد الطلب |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| القدرة على العرض: | 200sets في الشهر |
| اسم المنتج: | آلة اختبار تأثير الكرة المسقطة الأوتوماتيكية بثلاثة محاور | النموذج: | ID6150 |
|---|---|---|---|
| مواصفات الكرة الفولاذية: | 20 جرام، 500 جرام أو على النحو المحدد | مواصفات كرة الأكريليك: | 160 جرام أو كما هو محدد |
| ارتفاع الاختبار: | 50-1200 ملم | خطأ في الارتفاع: | ± 1 مم |
| مسار الطريق على محور X: | 420 ملم | خط سير المحور Y: | 300 ملم |
| القوة: | إلكتروني | الضمان: | سنة واحدة |
| إبراز: | آلة اختبار الأثر عالية الدقة,آلة اختبار تأثير الكرة التلقائية,آلة اختبار تأثير الكرة المتساقطة التلقائية,Automatic Drop Ball Impact Testing Machine,Automatic Falling Ball Impact Testing Machine |
||

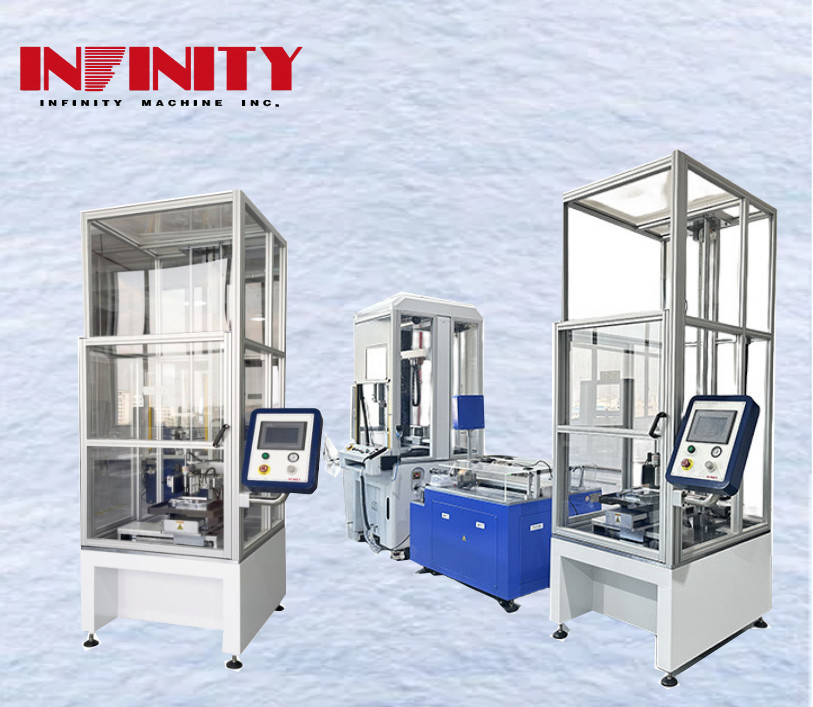

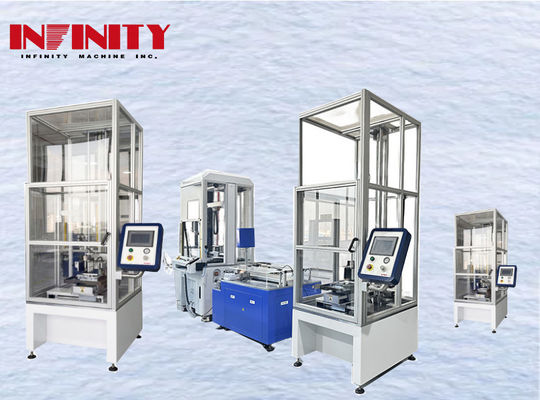

خطأ ارتفاع دقة عالية ± 1 ملم آلة اختبار تأثير الكرة الساقطة التلقائية
رقم نموذج المنتج: ID6150
التطبيق:
تستخدم الآلة وضع التحكم بـ PLC، فوهة الشفط تستخدم الضغط السلبي في الفراغ، وتحتوي على كرات فولاذية بأحجام مختلفة، اضغط على الزر، فوهة الشفطسيتم استخدام الكرة الصلبة كاختبار السقوط الحر، تصادم سطح العينة، واختبار مقاومة الصدمة للعينة، والتي هي مناسبة لاختبار الصدمة من الهواتف المحمولة والأجهزة اللوحية والصوتية وغيرها من المنتجات الإلكترونية.
الخصائص:
معايير المواصفات:
|
(ب)المخططات |
Sالمواصفات |
|
مواصفات الكرات الفولاذية |
20 غراماً، 500 غراماً، أو كما هو محدد |
|
مواصفات الكرة الأكريلية |
160 غراماً أو كما هو محدد |
|
ارتفاع الاختبار |
50-1200ملم |
|
خطأ الارتفاع |
± 1 ملم |
|
مسار الطريق على محور X |
420ملم |
|
خط سير المحور Y |
300ملم |
|
نطاق سرعة المحور X |
1~100mm/s |
|
نطاق سرعة المحور Y |
1~100mm/s |
|
نطاق سرعة المحور Z |
1-200mm/s |
|
حجم المعدات |
1140 × 1200 × 2700 ملم |
|
وزن المعدات |
حوالي 530 كجم |
|
إمدادات الطاقة للعمل |
AC220V 2A 50Hz |
|
قدرة المصنع |
1200 واط |
تحكم الجهاز واجهة:
مخطط سير العمل:
1ضغط على العينة ووضع الكرة في فتحة المخروط
2المحور Z ينحدر ويمتص الكرة الفولاذية
3إلتقط الكرة الفولاذية وارتفع إلى ارتفاع الاصطدام المحدد
4.وضع منصات X و Y إلى نقطة الاصطدام
5الكرة تسقط وتضرب نقطة الإصطدام
6في اللحظة التي ترتد فيها الكرة، يمتد الأسطوانة لضغط الكرة الفولاذية لمنع الاصطدام الثانوي.
7بعد أن يتم وضع منصة XY إلى موقع الثقب الشوكي وتكون متجانسة مع الكرة ، يتم إطلاق الأسطوانة وتخفيض كرة الصلب.الكرة الفولاذية تعيد ضبط تلقائيًا إلى مركز الثقب الشوكيبعد أن ينخفض محور Z لالتقاط الكرة، يتم تنفيذ الدورة.
توصية المنتجات ذات الصلة:
1اختبار تأثير الكرات المتساقطة من الزجاج المصفوف #IN-8220LQ: تم تصميم هذا الاختبار وفقًا للمعيار GB/T9962-1999-6.11، أنها تلبي متطلبات اختبار تأثير الزجاج المصفوف بالمعمار.
2اختبار تأثير الكرة السريعة # RS-8220A: يستخدم هذا الاختبار لقياس مقاومة تأثير الكرة الصلبة المحددة على ارتفاع محدد. ينطبق على السيراميك والأكريليك والزجاج والبلاستيك وما إلى ذلك.
الدعم والخدمات:
المساعدة في التنفيذ،التثبيت،التدريب،المعايرة،الصيانة الوقائية،الدعم الفني،التحديث،الإصلاح والقطع الغيار.
تغليف المنتج:
آلة اختبار الأثرسيتم تعبئتها بأمان في صندوق خشبي لمنع أي تلف أثناء النقل. سيتم إغلاق الصندوق وتسميته بمعلومات المنتج لسهولة التعرف عليه.
