| مكان المنشأ: | مصنوع في الصين |
| اسم العلامة التجارية: | Infinity Machine |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | RS-5610V |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة تصدير القياسية خشبية مع كتيب التشغيل وفيديو بالداخل. |
| وقت التسليم: | شحنها في 15 يوما بعد دفع |
| شروط الدفع: | D / A، D / P، T / T، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 200 مجموعات شهريا |
| عينة الاختبار: | شاشة CTP 1 قطعة أو 2 قطعة | سرعة حركة المحور XY: | 0 ~ 500 مم / ثانية |
|---|---|---|---|
| سرعة حركة المحور Z: | 0～200 مم/ثانية | التحكم في دقة تحديد المواقع: | ±0.001 مم (±0.00004 بوصة) |
| تردد اكتساب البيانات: | 100 كيلو هرتز، 200 كيلو هرتز، 400 كيلو هرتز قابلة للضبط | حجم المضيف: | العرض 950 × العمق 1050 × الارتفاع 1520 ملم |
| الوزن: | حوالي 350 كجم | إمدادات الطاقة: | AC220V 10A أو محدد من قبل المستخدم |
| إبراز: | ,,lcd screen tester |
||

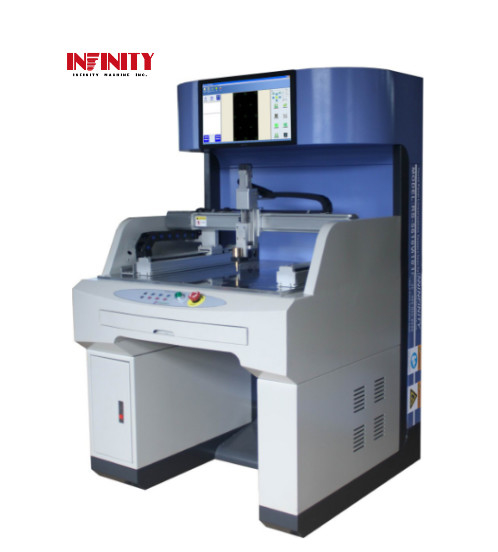

الرقمنة الهاتف الذكي اختبار الشاشة اللمسية اختبار التلامس المتعدد مقاومة الأشعة فوق البنفسجية
النموذج: RS-5610V
الغرض:
اختبار لوحة اللمس بشكل مستقل البحوث، وتطوير وتصنيعها من قبل شركتنا هو منتج التكنولوجيا العالية دمج التحكم في الحركة، جمع البيانات، التحليل والتكنولوجيا الإحصائية،والذي يحتوي على برنامج [نظام تحكم لوحة اللمس] للاختبار. لديها مزايا وظيفة قوية، البرمجة البسيطة، والتشغيل المريح والسعر المنخفض الخ.تصنيع الآلات الكاملة (الهاتف المحمول والكمبيوتر الخ)أبحاث وتطوير المنتجات وكشف المنتجات.
رقم البراءة: ZL2011 2056 1683.X
مادة الاختبار:
1. تلبية مختلف اختبارات الأداء من مصنع CTP إلى اللوحات، وتغيير منفذ بروتوكول الاتصال المختلفة لتحقيق بسرعة اختبارات اللوحة من
IC مختلفة؛ تلبية اختبارات آلة كاملة من الهاتف المحمول والكمبيوتر اللوحي وما إلى ذلك، ونقل بيانات الاختبار إلى برامج الكمبيوتر من خلال ويفاي
لجمع البيانات وتحليلها وعدّها وتوليد تقارير الاختبار في PDF و EXCEL.
2. انقر على اختبار الدقة - نقطة متعددة انقر في أي موقف من منطقة الاختبار وفقا لمتطلبات مختلفة من العملاء ، واختبار انحراف الموقف
من كل نقطة ودعم نقطتين نقرر في وقت واحد لاختبار قدرة المعالجة والدقة من المنتج بصورة صحيحة.
3اختبار علامة الخطية - دعم العديد من الصور مثل الخطوط المتوازية والخط الرأسي والقوس الشعاعي والدائري للكشف عن انحراف خطية
يمكن تعيين مسافة الخط والعدد وحجم القوس حسب الرغبة داخل منطقة الاختبار ودعم المزيد من طرق الدعم مثل علامة نقطتين
علامة دائرية متزامنة ونقطتين لتلبية خصائص تمثيل المنتج بدقة أكبر.
4. اختبار الحساسية-يمكن تعيين مكان مختلفة علامة لتحقيق علامة الاتصال أو علامة غير اتصال، ارتفاع قلم اللمس للمنتج يمكن
يمكن تعيينها وتعديلها ويمكن العثور على ارتفاع جهاز التحكم بالاتصال تلقائيًا.
5. اختبار التشنج التنسيق - يمكن تعيين العديد من الرسوم البيانية اختبار في منطقة الاختبار وقراءة البيانات من كل مرة لعدة مرات وحساب الانحراف
القيمة
6. اختبار موثوقية الانزلاق: يمكن تعيين العديد من الرسوم البيانية اختبار في منطقة الاختبار والانزلاق وفقا للوقت المحدد والتسلسل للحكم على ما إذا كان هناك
هو فصل الخط في الاختبار.
7اختبار الإشارة إلى الضوضاء: عن طريق اختبار النقرات المتعددة النقاط للمنتج ، يمكن أن يكتسب قيمة الإشارة التي اكتسبتها IC ويحسب نسبة الإشارة إلى الضوضاء.
(دعم بروتوكول IC مطلوب)
8اختبار التردد الموقع - يمكن أن تلمس وتسيطر على المنتج في الموقف المركزي لمنطقة الاختبار واكتساب البيانات لعدة مرات لحساب
تواتر البيانات لإرسال البيانات.
9. اختبار وقت الاستجابة: انقر في أي موقع من منطقة الاختبار ويتحكم في لوحات اللمس ويحسب وقت استجابة المنتج لدعم
اختبار وقت الاستجابة متعدد النقاط.
10اختبار استهلاك الطاقة: اختبار استهلاك الطاقة الثابتة والديناميكية للمنتج باستخدام وحدة اختبار الطاقة عالية الدقة على مستوى الميليواط.
(دعم بروتوكول IC مطلوب)
11مع وظيفة قاعدة البيانات قوية، فإنه يمكن أن تحليل بسرعة البيانات التي تم جمعها لتحقيق ربط الرسم البياني مع البيانات، وتوليد تلقائيا مختلف
تقارير الاختبار. يمكن تغيير هذه التقارير وفقًا لمتطلبات المستخدمين المختلفين.
12مع القدرة الحاسوبية مضادة للخدع، وإعداد التفويض واختبار مفتاح واحد، فمن السهل في التشغيل ويمكن أن يحكم تلقائيًا
وفقًا للمؤشر المحدد (قيمة الانحراف) بعد الاختبار.
لوحة التحكم:
عرض تلقائي PASSED أو فشل بعد الاختبار، التحكم في امتصاص الفراغ، التحكم في البدء والتوقف، اختبار تحويل الموقف A / B
المواصفات:
| النموذج | RS-5610V |
| عينة الاختبار |
شاشة CTP 1pcs 2pcs (يمكن اختبارها بشكل منفصل أو يتم اختبار عينتين في كل دورة) |
| نطاق حركة محور X | 0~ 480mm (حوالي 19") |
| نطاق حركة محور Y | 0~300mm (حوالي 12") |
| نطاق حركة محور Z | 0 ¢ 50 ملم |
| مراقبة دقة الموقع | ± 0.001mm ((± 0.00004") |
|
تحديد المواقع المتكررة في محور X-Y دقة |
≤0.01mm ((≤0.0004") |
| سرعة حركة محور X-Y | 0 ~ 500 ملم / ثانية |
| سرعة الحركة على محور Z | 0 ≈ 200 ملم / ثانية |
|
محور Z الموضع المتكرر دقة |
± 0.02 ملم |
| حمولة الوزن المتكامل | 30غ، 150غ، 250غ |
| قطر رأس الاختبار | Ø3~ Ø15mm قابل للتغيير |
|
نطاق فولتاج مصدر الطاقة التناظري والرقمي |
DC1.2V ~ 5V |
|
دقة التيار الكهربائي التناظري والرقمي |
±0.02 فولت |
|
التيار الاستهلاك نطاق الكشف |
0 ¢ 500mA |
|
طاقة استهلاك الطاقة دقة الكشف |
± 1mW |
| تواتر جمع البيانات | 100 كيلو هرتز، 200 كيلو هرتز، 400 كيلو هرتز قابلة للتعيين |
| بروتوكول الاتصال |
حافلة I2C، منفذ متسلسل، USB (العميل يوفر بروتوكول الاتصال ونحن جعل بيانات اكتساب لوحة الاتصال) |
| حجم المضيف | W950xD1050xH1520mm |
| الوزن | حوالي 350 كجم |
| مصدر الطاقة | AC220V 10A أو محددة من قبل المستخدم |
جبرنامج التحكم:
تقرير بيانات الاختبار، دعم PDF و Excel
تقرير تحليل إحصائي للبيانات
الوفاء باختبارات مثل دقة لوحة لمسة السعة ، والتحرك ، والخطية والحساسية (تم بناء برنامج الرسم البياني الاختبارية القياسية)
