| مكان المنشأ: | مصنوع في الصين |
| اسم العلامة التجارية: | Infinity Machine |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | RS-8019 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة تصدير القياسية خشبية مع كتيب التشغيل وفيديو بالداخل. |
| وقت التسليم: | شحنها في 15 يوما بعد دفع |
| شروط الدفع: | D / A، D / P، T / T، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 200 مجموعات شهريا |
| الأعلى. سعة: | 1000 نيوتن متر | نطاق القياس: | 10-1000 نيوتن متر |
|---|---|---|---|
| قياس الزاوية: | 0-100,000 درجة | أبعاد عينة المشبك: | 6 - 32 ملم |
| الابعاد الخارجية: | 1500×420×1250 ملم | المعايير: | 14.GB/T9370-199, JJG269-1981, GB/T239-1999 |
| الوزن: | حوالي 550 كجم | إمدادات الطاقة: | تيار متردد 220 فولت 50 هرتز |
| إبراز: | ,,torque testing machine |
||

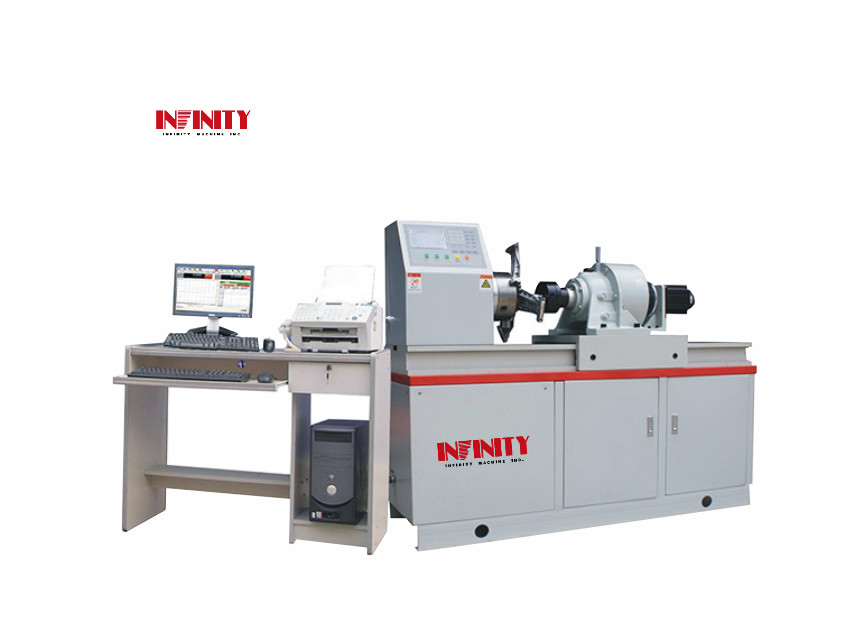

1000 N.m آلة اختبار التواء المعدني اختبار مضاد للتواء مرحلة واحدة 0.75 كيلوواط
النموذج: RS-8019
الغرض:
تستخدم هذه الآلة بشكل رئيسي لمختبرات التواء المواد المعدنية وغير المعدنية المختلفة ، والتي يمكن أن تدرك التحكم في التواء وزاوية التواء.إضافة الملحقات ذات الصلة التي يمكن أيضا إجراء اختبار مضاد للتواء على الأجزاء والمكوناتفي وضع التحكم بالميكرو كمبيوتر، إذا كانت مجهزة بمعدات قياس الزاوية الصغيرة،يمكن الحصول على بيانات اختبار دقيقة مثل نموذج مرونة الالتواء (نموذج القطع G) والإجهاد النسبي (TP)هي معدات اختبار ضرورية لجهات فحص الجودة ومعاهد البحوث العلمية في الكليات والمؤسسات الصناعية والتعدينية.
هذه الآلة هي من هيكل فولاذي أفقي النوع، والخارج من صفيحة فولاذية عالية الجودة غطاء رذاذ عالية. نظام القيادة يتبنى مكونات موثوقة،و ضوضاء نظام القيادة تعمل أقل من 60dB.
نظام تحميل المحرك يتبنى نظام خدمة باناسونيك الياباني للتحكم.قياس عزم الدوران يعتمد على جهاز استشعار عزم الدوران عالي الدقة وقياس زاوية الدوران يعتمد على مكشف ضوئي كهربائي وارد عالي الدقة.
الهياكل والمبادئ:
أ. الهيكل: نموذج الجدول الهيكل الأفقي
ب - مبادئ العمل:
نظام تحميل هذه الآلة يتبنى محرك الخدمة أو التشغيل اليدوي وصندوق تقليل عجلة الدبوسية للقيادة.قياسات الالتواء و زاوية الدوران تبني مستشعر عزم الدوران بدقة عالية ومستوردة عالية الدقة الكمبيوتر الضوئي الكهربائي وكذلك نظام قياس الحاسوب الصغير.
ج. خصائص الأداء:
1يمكن أن يكون نظام قياس ومراقبة كهربائي مستقل أيضا التحكم الكمبيوتر وجمع وتحليل ومعالجة بيانات الاختبار.
ويتم عرض المنحنيات ديناميكيا بعد عملية الاختبار. يتم الانتهاء من المعالجة التلقائية وعرض بيانات الاختبار
كمبيوتر صغير كرسومات منحنيات زاوية الالتواء-الالتواء ووقت الالتواء، ربط الطابعة لطباعة تقرير الاختبار مع تاريخ الاختبار،
الرقم التسلسلي، المواد، الالتواء والكثافة التي تتوافق مع المعايير الوطنية.
من قيمة قوة الالتواء و زاوية الالتواء ، معدل تحميل و مؤشر ذروة الاحتفاظ وما إلى ذلك.
2يعتمد جهاز استشعار عزم الدوران عالي الدقة مع نسبة دقة ± 350000 ، ويمكن أن يصل نطاق قياس التواء إلى 2٪ ٪ 100٪ ؛
3لديه وظيفة الحماية من الإفراط في الحمل
4. انها تستخدم cycloid عجلة الدبوس خفض مربع ونظام محرك القوة مستقرة وموثوقة ؛
5وهي مجهزة بعجلة يدوية للتعديل الدقيق للالتواء، ويمكن ضبط التواء الأولي إلى الصفر؛
6يمكن أن تكون الجدول المتحرك بحرية مناسبة للعينات في أطوال مختلفة.
7وهي مجهزة مع الشركات الرئيسية العلامات التجارية الحاسوب كجهاز التحكم لتحقيق إعداد معايير الاختبار،
التحكم، جمع البيانات، معالجة التحليلات، عرض نتائج الاختبار والطباعة وهلم جرا.
8يتم تجميعها مسبقا مع حزم البرمجيات RS_tester آلة اختبار الالتواء تحت نظام تشغيل ويندوز، ويمكن إجراء الاختبار
وفقًا للمعايير الوطنية أو المعايير المطلوبة من قبل المستخدمين.
9هذه الآلة تتوافق مع معايير آلة اختبار التواء من GB / T 9370-1999، JJG 269-1981 و GB / T 239-1999 واختبار المواد
الطرق.
خصائص البرنامج:
1) إزالة الصفر التلقائية: كما يتلقى جهاز التحكم الرئيسي ترتيب اختبار البدء، وسوف يحقق نظام القياس تلقائي
المقاصة الصفرية
2) حفظ تلقائي: يمكن أن تحقق بيانات الاختبار وظروف الاختبار حفظ تلقائي لتجنب فقدان البيانات بسبب انقطاع مفاجئ أو نسيان حفظ.
3) إجراءات الاختبار: يمكن إجراء إجراءات الاختبار مثل القياس والعرض والتحليل تلقائيًا بواسطة جهاز كمبيوتر صغير.
4) وضع العرض: يمكن عرض البيانات والمنحنيات بشكل ديناميكي بعد عملية الاختبار.
5) تمثيل النتائج: يمكن الوصول إلى نتائج الاختبار بشكل حر ، ويمكن إعادة تحليل منحنيات البيانات.
6) عبور المنحنى: بعد الانتهاء من الاختبار، يمكن معرفة قيمة القوة من نقاط منحنى الاختبار وبيانات التشوه بواسطة الماوس.
وعملية للوصول إلى معايير اختبار المواد.
7) مقارنة النتائج: يمكن وضع منحنيات متعددة من سمات العينة فوق بعضها البعض ، وإعادة ظهورها وتكبيرها جزئيًا باستخدام ألوان مختلفة
تحقيق تحليل ومقارنة مجموعة واحدة من العينات.
8) الاختبار الجماعي: فيما يتعلق بالعينات ذات المعايير نفسها، يمكن إنهاء الاختبار لمجموعة واحدة من العينات بانتظام بعد تحديد وقت واحد.
9) إعداد الاختبار: يمكن تعيين زاوية التواء السابق وأوقات التواء ، وسيتم إنجاز التواء المستمر تلقائيًا للقضاء على الإجهاد المتبقي.
10) تقرير الاختبار: يمكن أن تحقق بيانات الاختبار عملية تلقائية وعرض ويمكن أن طباعة تقرير الاختبار مع بيانات الاختبار، الرقم التسلسلي، المواد،
يمكن أن يذهب البرمجة والطباعة إلى تقرير الاختبار وفقًا للتنسيق المطلوب من قبل المستخدمين.
11) الحماية من الإفراط في الحمل: عندما يتجاوز الحمل 5٪ من القيمة الاسمية ، ستتوقف الآلة تلقائيًا.
12) التشخيص التلقائي: النظام له وظيفة التشخيص التلقائي.
إيقاف الجهاز وتطبيق الحماية إذا كان هناك حالة غير طبيعية.
13) يمكن تعيين المعلمات المعروفة من 5 نقاط مسبقًا. يمكن أن ينظم السرعة وجمع بيانات الاختبار تلقائيًا. ثم سيعود ويحسب
صلابة تلقائياً
المواصفات:
| أقصى حمولة | 1000N.m |
| الخطأ النسبي | ± 1% |
| نطاق قياس عزم الدوران | 10- 1000N.m |
| نطاق قياس زاوية عزم الدوران | 0°-100000° |
| الخطأ النسبي لزاوية عزم الدوران | ± 1% |
| السرعة | 0.2-1000°/min، ضبط سرعة بدون خطوة |
| أقصى مسافة بين المسامير | 550ملم |
| أبعاد عينة المشبك | ¢6-¢32ملم |
| الأبعاد الخارجية | 1500×420×1250ملم |
| حماية السلامة | الحماية من الإفراط في الحمل وحماية الإفراط في التدفق والضغط الزائد والحرارة الزائدة لنظام التحكم الإلكتروني |
| القوة | مرحلة واحدة 0.75 كيلوواط |
| الوزن | حوالي 550 كجم |
| إمدادات الطاقة | AC220V 50 هرتز |
| درجة حرارة البيئة | 10 درجة مئوية 40 درجة مئوية |
| الرطوبة النسبية | ≤ 80% |
