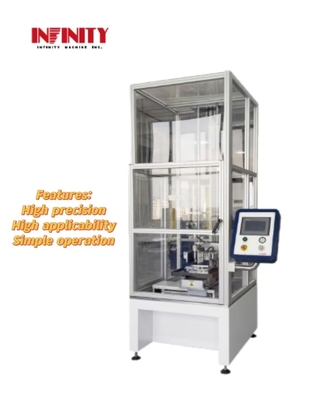

آلة اختبار تأثير الكرة التلقائية ذات المحور الثلاثي للاستخدام في المنتجات الإلكترونية

آلة اختبار تأثير الكرة التلقائية ذات المحور الثلاثي

رقم نموذج المنتج: ID6150

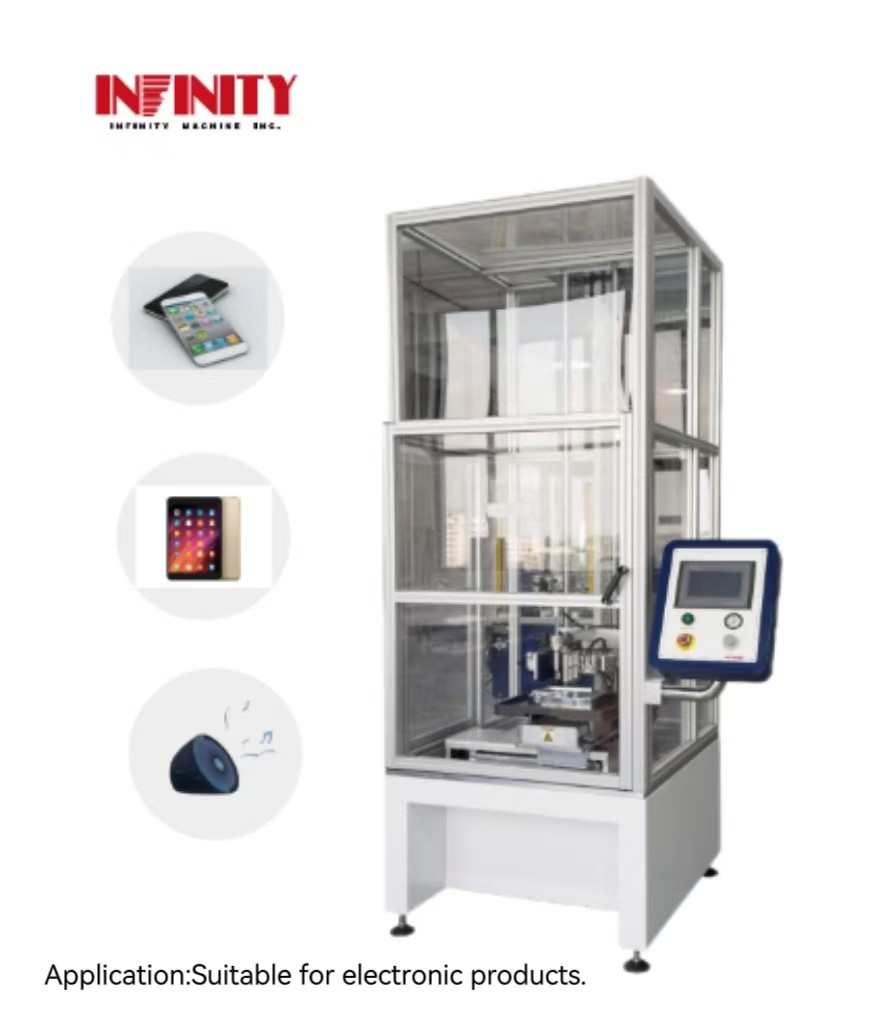

التطبيق:
تستخدم الآلة وضع التحكم بـ PLC، فوهة الشفط تستخدم الضغط السلبي في الفراغ، وتحتوي على كرات فولاذية بأحجام مختلفة، اضغط على الزر، فوهة الشفطسيتم استخدام الكرة الصلبة كاختبار السقوط الحر، تصادم سطح العينة، واختبار مقاومة الصدمة للعينة، والتي هي مناسبة لاختبار الصدمة من الهواتف المحمولة والأجهزة اللوحية والصوتية وغيرها من المنتجات الإلكترونية.

الخصائص:
1تستخدم المعدات طريقة امتصاص الفراغ لاستيعاب كرات الصلب، والتي هي أكثر دقة من طريقة انخفاض المخالب الميكانيكية.يمكن برمجته لتحقيق اختبار دورة متعدد النقاط التلقائي وتحسين كفاءة الاختبار.
2محور X و Y و Z يتم تشغيله بواسطة المحرك الخدمي لشركة Panasonic اليابانية ، محرك المسمار الكروي الدقيق ، ضوضاء منخفضة واستخدام طويل الأمد.
3اللغة لديها واجهة بسيطة / الإنجليزية، مناسبة للعملاء العالمية.
4واجهة تشغيل البرنامج بسيطة وسهلة التشغيل. البرنامج لديه وظيفة مكافحة البقاء مصممة لضمان دقة وسلامة كل اختبار.
5إعادة تعيين تلقائي فريدة من نوعها ووظيفة التقاط تلقائي، يمكن أن تدرك اختبار دورة دون مراقبة وتلقائية. وفقا لمعلمات إعداد الاختبار التقليدية،تأثيرات الكرة الفولاذية على العينة أثناء البدء والعمل، ورباطات الكرة الفولاذية ومشددة بواسطة الجذع لمنع الاصطدام الثانوي على العينة. عندما يتم وضع منصة XY في موقف فتحة المخروط و محور الكرة،يتم إطلاق الأسطوانة ويسقط الكرة الصلبة، ويتم إعادة تعيين الكرة الفولاذية تلقائيًا إلى مركز فتحة المخروط. بعد أن يسقط محور Z الكرة ، يتم تنفيذ الدورة.
6.تعتمد الآلة بأكملها على تصميم هيكل الأرضية ، ويمكن أن تدور لوحة التشغيل ، بحيث يكون المشغل أقرب إلى منطقة الاختبار ، أكثر ملاءمة تحميل العينة وتفريغها.
7توفر المعدات آلية الكشف عن الأخطاء المثالية لحالة التشغيل وتوفر إشارة معلومات عن الأخطاء المقابلة ،ويقوم بالكشف في الوقت الحقيقي ومعالجة فشل الخدمة، خطأ جهاز الاستشعار، X، Y و Z محور الحد من الخطأ، حتى تعظيم حماية السلامة الشخصية والمعدات.
8يحتوي الجهاز على وظيفة ليزر الأشعة تحت الحمراء، والتي يمكن أن تحدد موقع نقطة الهبوط بدقة وتسهل على المختبر تحديد موقع الاختبار بدقة.
9يتم تخزين صيغة الاختبار في ROM للنظام ، والتي هي بسيطة ومريحة لقراءة وتغيير موقع الاختبار.

معايير المواصفات:


تحكم الجهاز واجهة:


مخطط تدفق العمل:

1ضغط على العينة ووضع الكرة في فتحة المخروط


2المحور Z ينحدر ويمتص الكرة الفولاذية

3إلتقط الكرة الفولاذية وارتفع إلى ارتفاع الاصطدام المحدد

4.وضع منصات X و Y إلى نقطة الاصطدام

5الكرة تسقط وتضرب نقطة الإصطدام

6في اللحظة التي ترتد فيها الكرة، يمتد الأسطوانة لضغط الكرة الفولاذية لمنع الاصطدام الثانوي.

7بعد أن يتم وضع منصة XY إلى موقع الثقب الشوكي وتكون متجانسة مع الكرة ، يتم إطلاق الأسطوانة وتخفيض كرة الصلب.الكرة الفولاذية تعيد ضبط تلقائيًا إلى مركز الثقب الشوكيبعد أن ينخفض محور Z لالتقاط الكرة، يتم تنفيذ الدورة.
