| مكان المنشأ: | مصنوعة في الصين |
| اسم العلامة التجارية: | Infinity Machine |
| إصدار الشهادات: | ISO |
| رقم الموديل: | IF4331 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة خشبية قياسية للتصدير مع دليل التشغيل وداخل الفيديو. |
| وقت التسليم: | تم شحنها في 35 يومًا بعد الدفع |
| شروط الدفع: | T/T |
| القدرة على العرض: | 200 مجموعة شهريا |
| طريقة قيادة المحور Z: | محرك سيرفو من شركة باناسونيك اليابانية | محول: | 50 نيوتن (5 كجم قوة) 1000 نيوتن (100 كجم قوة) |
|---|---|---|---|
| مدى القيادة: | 0~150 مم أو حسب ما يحدده المستخدم | مدى اختبار الحمل: | 0~50 نيوتن (5 كجم قوة) أو 0~1000 نيوتن (100 كجم قوة) |
| أقصى حجم للعينة: | عرض 300 × عمق 300 مم | حجم الوحدة الرئيسية: | العرض 765 × العمق 895 مم × الارتفاع 1250 مم |
| الوزن: | حوالي 250 كجم | طريقة التحكم: | X:(يمين ويسار) Y:(أمام وخلف) |
| إبراز: | زر التشغيل اختبار نسبة النقر,آلة اختبار ثني الهواتف الذكية,آلة اختبار ثني الأزرار,Laptop Smartphone Bending Test Machine,Button Bending Test Machine |
||

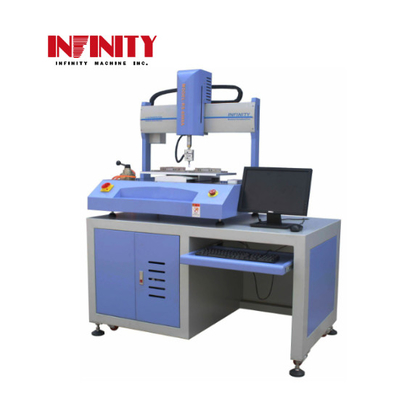

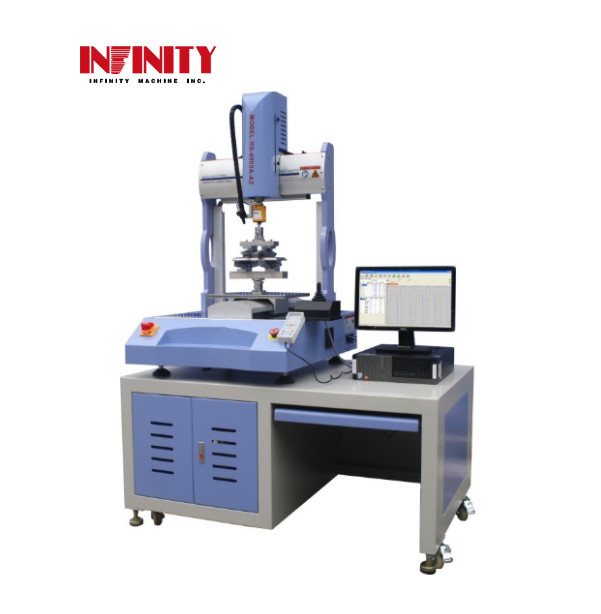

التطبيق:
يتم التحكم في هذا التحكم الخدمي اختبار متعددة الوظائف بواسطة محاور X،Y،Z، وهو مناسب لاختبار قوة الزر، والضغط للمنتجات الإلكترونية، واختبار ثلاث نقاط الانحناء،اختبار الانحناء في 4 نقاط.
التخصصات:
1يتم تحريك الجهاز بواسطة محاور X، Y، Z، X، Y هي لتحريك منصة الاختبار، بحيث يمكن أن ندرك اختبار الضغط متعددة النقاط للأزرار
اختبار القوة واختبار ضغط المنتجات الإلكترونية؛ يتم توصيل محور Z إلى المحول لتطبيق قوة الاختبار ، وجمع قوة الاختبار
تحكم في وقت الضغط
2يتم التحكم في النظام بواسطة برنامج كمبيوتر احترافي، ويمكن تعيين قوة الاختبار، وقت الاختبار، دورات الاختبار، وسرعة الاختبار، ويمكن جمع
قوة الاختبار، وقت الاختبار، سرعة الاختبار لتوليد الرسم البياني للاختبار.
3محاور X،Y،Z مدفوعة بواسطة محرك سيرفو من باناسونيك اليابانية للقيادة؛ النقل عن طريق المسامير الكروية الدقيقة التي يمكن تحقيق ضوضاء منخفضة
ومتانة طويلة.
4. المختبر مجهز مع مربع التحكم ، يمكن للمشغل أيضا استخدام مربع لإعداد المختبر.
5الجهاز هو طراز طاولة فوق، طاولة خاصة كمكونة.
6. يمكن أن تكون واجهة الصينية أو الإنجليزية اختيارية. ويمكن تبديل الوحدة (N,Lb,gf,kgf) بحرية.
7. يمكن تعيين طريقة الاختبار وحفظها واستدعاءها للاستخدام من سجل الاحتفاظ. يمكن طباعة البيانات والمنحنى مباشرة
8يمكن إنشاء منحنى التخفيف من الحياة، ويمكن تحويل تقرير الاختبار إلى شكل ملف Excel و PDF.
المعلمات التقنية:
| النموذج | IF4331 |
| طريقة القيادة على المحور Z | محرك خدمة من باناسونيك اليابانية |
| المحول | 50N ((5kgf) 1000N ((100kgf) |
|
مدى القيادة (صعوداً وهبوطاً) |
0~150ملم |
| نطاق الاختبار | 0 ~ 50N ((5kgf) أو 0 ~ 1000N ((100kgf) |
| دقة الحمل | 0.01N |
| دقة الحمل | ± 0.5% F.S |
| نطاق الاختبار للتحريك | 0~150ملم |
| حل النزوح | 0.001ملم |
| دقة التنقل | ± 0.03 ملم |
| نطاق سرعة الاختبار | 0.1~150ملم/دقيقة |
| طريقة القيادة من محور X-Y | محرك الخدمة من باناسونيك |
| طريقة التحكم | إكس: ((اليمين واليسار) ي: ((إلى الأمام والخلف) |
| نطاق القيادة | X: 0~300mm Y: 0~300mm |
| حل النزوح | 0.002ملم |
| دقة التنقل | ± 0.05 ملم |
| نطاق السرعة المتحركة | 5~200mm/sec |
| الحجم الأقصى للعينة | W300xD300mm |
| الوزن | حوالي 250 كجم |
| حجم الجهاز | W765xD895mmxH1250mm |
| الحجم مع الجدول | W1400xD900xH1900mm |
تطبيق نموذجي:
1. ضغط النقاط المتعددة:
الرسم البياني للاختبار. محور Y هو القوة، ((الوحدة يمكن أن تكون N،Lb،gf،kgf) ، محور X هو الوقت، الوحدة هي الثانية. الإعداد للرسوم البيانية أدناه هو ضغط 5kg للحفاظ على 5 ثانية في قوة 5kg.
جهاز الاختبار: سيتم تصميم قطر وسائد الضغط وفقًا لمتطلبات العميل.
2اختبار قوة الزر:
الرسم البياني لاختبار الزر
جهاز اختبار الزر
3اختبار الانحناء 3 و 4 نقطة:
اختبار الانحناء في 4 نقاط يشبه اختبار الانحناء في 3 نقطة، الفرق هو الجهاز.هناك طريقتين اختبار ل 3 Pts الانحناء في هذا الجهاز، واحد هو اختبار الإرهاق 3Pts الانحناء، والآخر هو اختبار قوة الانحناء 3Pts.
الرسم البياني لاختبار التعب عند الانحناء 3 نقطة. هذا الرسم البياني للاختبار يشبه الرسم البياني في اختبار القوة في نقاط متعددة.
اختبار قوة الانحناء 3P الشبيه
المثبت الثلاثي المثبت الأربعة
